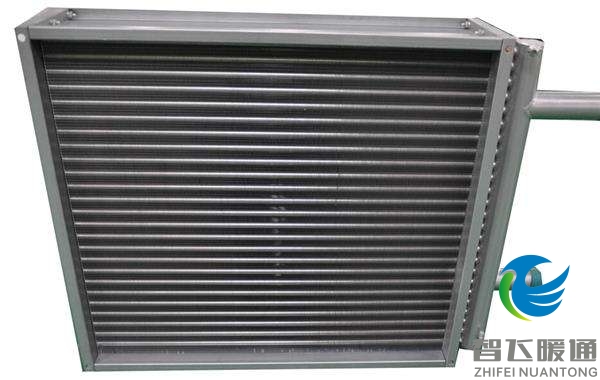

技术背景中央空调机的换热器普遍使用的翅片换热器的结构是在换热器柜的上端固定安装散热电机和风扇，下端固定安装翅片换热器，翅片换热器通常由两片或四片翅片组件固定连接成包围散热风扇的结构，如果是两片翅片组件就连接成“V”字形，将散热电机和风扇安装在“V”字形的顶端；如果是四片翅片组件就连接成倒“M”形固定在风扇的下面，两侧的翅片组件相互平行。
技术背景中央空调机的换热器普遍使用的翅片换热器的结构是在换热器柜的上端固定安装散热电机和风扇，下端固定安装翅片换热器，翅片换热器通常由两片或四片翅片组件固定连接成包围散热风扇的结构，如果是两片翅片组件就连接成“V”字形，将散热电机和风扇安装在“V”字形的顶端；如果是四片翅片组件就连接成倒“M”形固定在风扇的下面，两侧的翅片组件相互平行。
上述两种翅片换热器使用的翅片组件上下端的翅片护板都是没有通风孔的金属板，“V”字形结构的翅片换热器空间利用率低，“V”字的顶端风力小而且容易产生涡流，散热效果不好；倒“M”形结构的翅片换热器效果略有改善，但由于两侧的翅片组件呈相互平行，影响了通风效果，另外，翅片组件锐角夹角处的涡流现象难以避免，散热效果欠佳。
本实用新型的目的是提供一种成本低廉、散热效果更好的翅片换热器。
为达到上述目的，本实用新型采用如下的技术方案本实用新型所述的翅片换热器包括若干呈一定夹角固定连接在一起的翅片组件，其特征在于有四片翅片组件呈“W”形固定连接在一起，并且位于两侧的两片翅片组件之间的夹角为5°-20°。
所述的翅片组件下端的翅片护板上带有通风孔。
位于两侧的两片翅片组件之间的夹角为10°，位于中间的翅片组件与位于两侧的两片翅片组件之间的夹角为68.4°。
采用上述技术方案后，翅片护板上的通风孔改善了锐角夹角处的通风状况，减轻了涡流带来的影响，位于两侧的两片翅片组件略微向里收缩，呈5°-20°的夹角，有利于改善两侧的通风状况，提高散热效率。上述技术方案与现有技术相比较基本上不增加成本，而散热效果却有较大的提高。在同等条件下，本实用新型翅片换热器较“V”形和倒“M”形换热效果好、冬天运行时形不成冰瘤。
本实用新型的一个实施例的结构示意图；可以显示翅片护板结构的的A向局部视图。
具体实施方式
如图1所示，本实用新型所述的翅片换热器包括四片翅片组件呈“W”形固定连接在一起，安装在散热风扇5的下方，并且位于两侧的两片翅片组件1之间的夹角为10°，也就是说两侧的翅片组件1的下端都向内倾斜5°，位于中间的翅片组件2与位于两侧的两片翅片组件1之间的夹角为68.4°。翅片组件下端的翅片护板上带所示的通风孔3。
